iBasso DX340 MAX

Referenz-Digital-Audio-Player

• Limitierte Auflage von 688 Stück
• Flaggschiff der digitalen Audioplayer der MAX-Serie der nächsten Generation
• Diskrete 1-Bit-Architektur mit 160 PWM-DACs
• SoC + Audio-DSP + FPGA-Master 3.0
• Vier Akkus, zwei Akkumanagementsysteme
• Analoge und digitale Lautstärkeregler

Diskrete 1-Bit-Architektur mit 160 PWM-DACs

Von branchenführend zur Selbstüberwindung – alle Höchstleistungen übertreffend

Der DX340MAX, als ultimative Weiterentwicklung des DX340, wurde gegenüber den ursprünglichen 128 diskreten PWM-DACs auf beeindruckende 160 PWM-DACs erweitert. Die Anzahl der PWM-DACs ist mehr als achtmal so hoch wie bei anderen tragbaren Geräten mit diskreter DAC-Architektur. Dies bedeutet nicht nur eine quantitative Steigerung, sondern auch strengere Anforderungen an die Taktgenauigkeit und die Algorithmus-Steuerung. Durch eine komplette Überarbeitung des Schaltungsdesigns und eine Optimierung der Verdrahtung erreichte der gesamte DAC einen gemessenen THD+N-Wert von bis zu -122 dB, was mit Desktop-DACs mit 1-Bit-Architektur im Preisbereich von 13.000 USD vergleichbar ist. Für die diskrete 1-Bit-Architektur ist der Berg hoch, aber der Gipfel wurde erreicht.

FPGA-Master 3.0

Sammlung selbst entwickelter Algorithmen

Der DX340MAX ist mit der FPGA-Master 3.0-Technologie ausgestattet, die auf jahrelang von iBasso selbst entwickelten Algorithmen basiert. Der neue FPGA-Chip verfügt über 7,5-mal so viele LUT-Logikeinheiten wie die Version 2.0.

FPGA-Master 3.0 fungiert als Haupt-Audio-Controller und fordert Audiodaten direkt vom SoC an. Er ist mit zwei Accusilicon-Femtosekunden-Oszillatoren gekoppelt, deren Phasenrauschen bei -158 dBc/Hz@1kHz liegt, wodurch ein vollständig synchronisierter Single-Clock-Betrieb erreicht wird. Dies ermöglicht eine präzise Steuerung der PWM-DACs im Pikosekundenbereich, minimiert Jitter so weit wie möglich und schafft ein reines digitales Audiosystem, das sicherstellt, dass jede Note präzise, klar und detailreich wiedergegeben wird.

Unter Nutzung der leistungsstarken Performance des neuen FPGA integriert der DX340MAX zahlreiche neue Algorithmen zur Anpassung gerader und ungerader Obertöne, was zu reichhaltigen Obertönen und ausgeprägteren Klangeigenschaften führt. Die Erhöhung der geraden Obertöne bringt den Klang näher an den eines Röhrenverstärkers, während die Erhöhung der ungeraden Obertöne mehr Leidenschaft und Lebendigkeit hinzufügt.

SoC + Audio-DSP + FPGA-Master 3.0

Mehr Chips. Mehr Fokus

Einige Player implementieren Audio-DSP-Funktionen zur Vereinfachung und Kostensenkung, indem sie DSP-Algorithmen innerhalb des SoC mittels Software-Decodierung simulieren. Da der System-SoC ein komplexes Betriebssystem ausführen muss, werden seine Echtzeitleistung und der Jitter auf Systemebene stark beeinträchtigt. Die Nutzung des SoC für die „Software-Decodierung“ von DSP-Algorithmen führt zu einer unvermeidlichen Verschlechterung der Audioqualität.

Um dieses Problem grundlegend zu lösen, ist der DX340MAX mit einem dedizierten Audio-DSP-Chip in Profiqualität ausgestattet. Dank des außergewöhnlichen Dynamikbereichs von 192 dB und des THD+N von -174 dB dieses DSPs kann er eine perfekte Audio-Wandlung erzielen und gleichzeitig die Belastung des SoC deutlich reduzieren.

Gleichzeitig fungiert FPGA-Master 3.0 als Haupt-Audio-Controller und verwaltet unabhängig alle Berechtigungen für die Audioverarbeitung. Aus Sicht der physikalischen Architektur löst es effektiv das Problem der Klangverschlechterung, die dadurch entsteht, dass der SoC komplexe Betriebssysteme verarbeitet.

Vier Akkus, zwei Batteriemanagementsysteme

Getrennte digitale/analoge Stromversorgung sorgt für eine zusätzliche Verbesserung der Klangqualität

Der DX340MAX verwendet vier speziell angefertigte Lithium-Polymer-Akkus mit niedriger Impedanz, die schnelles Laden und Entladen unterstützen und eine überlegene Lebensdauer sowie Stabilität gegenüber herkömmlichen Lithium-Polymer-Akkus aufweisen. Er verfügt über zwei integrierte Batteriemanagement-Schaltungen, wobei der digitale und der analoge Teil unabhängig voneinander von zwei separaten Akkupacks mit Strom versorgt werden. Dies gewährleistet eine stabile Stromversorgung für den Kopfhörerverstärker und isoliert elektromagnetische Störungen effektiv vom digitalen Teil, wodurch die durch unzureichende Stromversorgung verursachte Verschlechterung der Klangqualität deutlich reduziert wird.

Der analoge Teil wird von zwei in Reihe geschalteten Akkus gespeist, die einen 8,4-V-Hochspannungsakku bilden. Im Vergleich zu herkömmlichen einzelnen 4,35-V-Akkus bietet diese Konfiguration eine stabilere Dauerausgangsspannung, eine stärkere Transientenleistung, einen geringeren Innenwiderstand und weniger Verluste. Die Kapazität der Stromversorgung bestimmt direkt die Obergrenze der Klangqualität. Die Lücke zwischen Ein- und Zweibatterie-Stromversorgungen lässt sich nicht durch Schaltungen oder Operationsverstärker überbrücken. Reichlich Strom ist unerlässlich, um eine höhere Ansteuerung und eine herausragende dynamische Leistung zu erzielen.

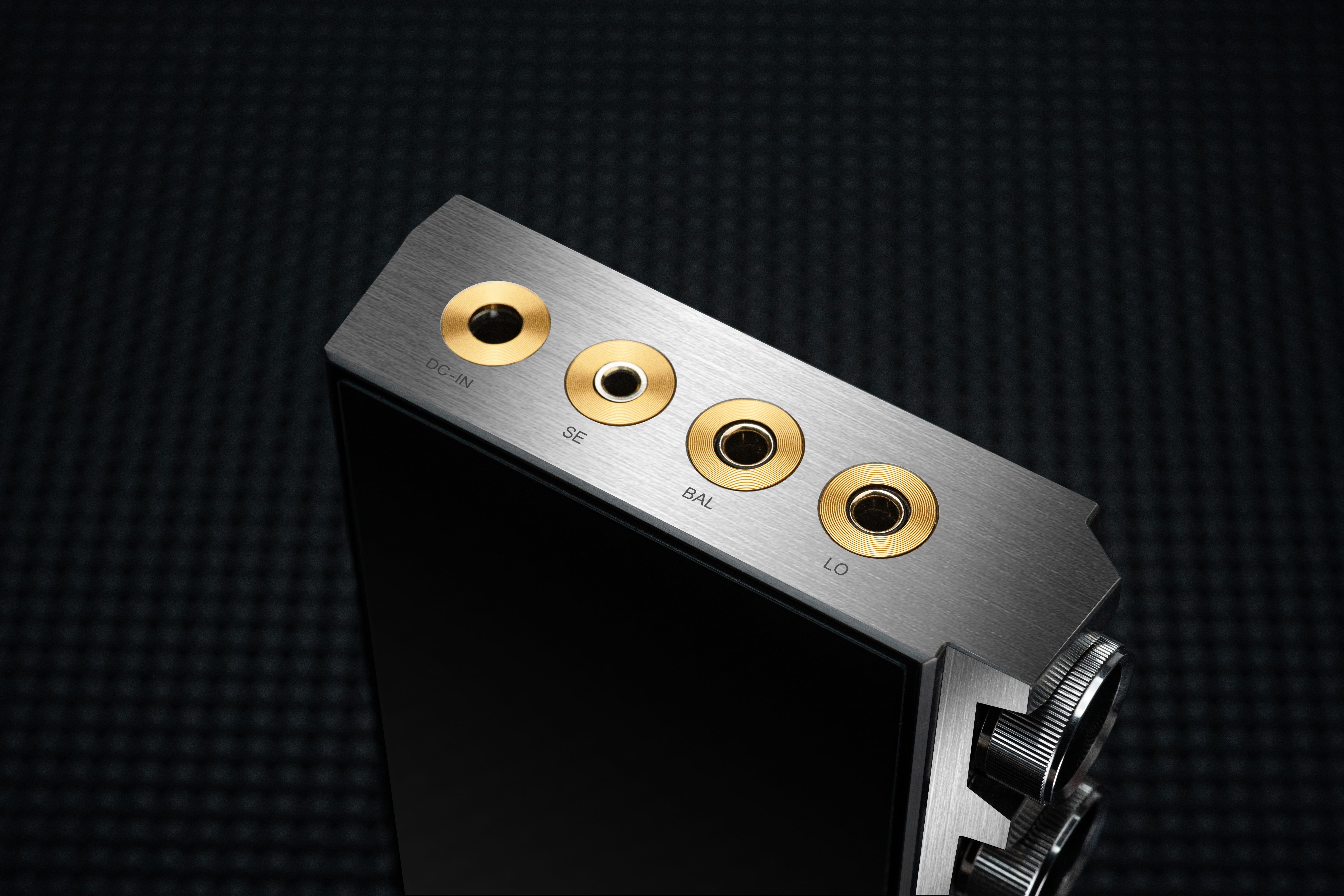

Externe 12-V-Gleichstromversorgung

Patentierte Technologie, erleben Sie kraftvolle Dynamik

Der DX340MAX nutzt die Technologie der externen 12-V-Gleichstromversorgung, die mit einem nationalen Erfindungspatent* ausgezeichnet wurde. Bei Anschluss an eine 12-V-Stromquelle wird die Batteriestromversorgung automatisch umgangen, wobei der Kopfhörerverstärker direkt über die 12-V-Stromversorgung gespeist wird. Die Betriebsspannung des Kopfhörerverstärkers steigt sofort auf ±12 V an. Zu diesem Zeitpunkt kann der DC-Super-Gain-Modus aktiviert werden, der eine Ausgangsleistung von bis zu 2250 mW + 2250 mW bei 32 Ω liefert.

Im Vergleich zum DX320MAX, der nur den Batteriebetrieb unterstützt, bietet der DX340MAX sowohl Batterie- als auch externe Stromversorgungsoptionen, was mehr Möglichkeiten und eine deutlich höhere Ausgangsleistung ermöglicht.

*Chinesisches nationales Erfindungspatent

Patentnummer: ZL202510707956.3

Ultimative kaskadierte Stromrückkopplungsschaltung

Präzise und meisterhafte Ansteuerung

Eine wesentliche Verbesserung des DX340MAX gegenüber dem AMP18 ist die Hinzufügung einer dedizierten differentiellen Pufferverstärkungsstufe, die aus zwei Operationsverstärkern mit einem CMRR (Common Mode Rejection Ratio) von bis zu 120 dB besteht und eine vollständige differentielle Übertragung ermöglicht. Dieses Design reduziert effektiv Rauschstörungen, die durch unterschiedliche Referenzmassen verursacht werden, und isoliert den Einfluss der Ausgangsleistung der hinteren Stufe auf die vordere Stufe.

Der Kopfhörerverstärker verfügt über eine 4-Kanal-Voll-Differenzarchitektur mit kaskadiertem Stromrückkopplungsdesign, wodurch Latenzprobleme im Zusammenhang mit Schaltungen mit starker negativer Rückkopplung verbessert werden. Insgesamt 80 Transistoren werden in einer zweistufigen Verstärkerstruktur eingesetzt, um die Linearität während der Signalverstärkung sicherzustellen. In Verbindung mit einer komplementären Ausgangsschaltung reduziert dies effektiv Signal-Clipping-Verzerrungen.

Dank zahlreicher fortschrittlicher Technologien verfügt der DX340MAX über eine symmetrische Ausgangsimpedanz von nur 0,9 Ω und eine unsymmetrische Ausgangsimpedanz von lediglich 0,4 Ω, wodurch er gleichzeitig kraftvolle Dynamik und feinste Details liefern kann.

Abstimmung mit zahlreichen klassischen Kondensatoren

Luxuriöse Materialien, die klangliche Grenzen überwinden

Der DX340MAX verwendet 48 Nickel-Chrom-Metallfilmwiderstände an Schlüsselstellen im Kopfhörerverstärker, die zur Abstimmung mit zahlreichen Elektrolyt- und Folienkondensatoren kombiniert werden. Darunter befinden sich auch legendäre, nicht mehr hergestellte Kondensatoren wie RIFA und SPRAGUE. Die Raffinesse und Textur, die hochwertige Boutique-Kondensatoren mit sich bringen, sind eine entscheidende Quelle für das gehobene Klangempfinden. Diese Komponenten nehmen viel Platz auf der Verstärkerplatine ein – etwas, das nur die MAX-Version leisten kann. Der Einsatz von luxuriösen Materialien, bei denen keine Kosten gescheut wurden, sorgt für eine wahrhaft erstaunliche Klangleistung.

Analoge + digitale Lautstärkeregler

Maßgefertigter 24-stufiger Stufenabschwächer

Der DX340MAX verfügt über unabhängige analoge und digitale Lautstärkeregler, die eine präzisere Einstellung ermöglichen. Der analoge Lautstärkeregler verwendet ein Stufenpotentiometer, wie es normalerweise nur in Hi-End-Geräten zu finden ist. iBassos Stufenpotentiometer besteht aus 96 hochpräzisen Widerständen und verfügt über ein sorgfältig ausgearbeitetes mechanisches Design. Es unterstützt 24 Lautstärkestufen, ist dabei jedoch nur ein Zehntel so groß wie herkömmliche Stufenpotentiometer und hält den Kanalunterschied unter ±0,1 dB – eine erhebliche technische Herausforderung.

Eine hohe digitale Lautstärke hat keinen Einfluss auf die Bittiefe, und eine niedrige analoge Lautstärke kann synchronisiert werden, um Hintergrundgeräusche zu dämpfen. Für das beste Hörerlebnis wird empfohlen, die digitale Lautstärke zwischen 90 und 100 zu halten und die analoge Lautstärke entsprechend anzupassen. Bei hoher digitaler Lautstärke und niedriger analoger Lautstärke zeigt der DX340MAX seine Fähigkeiten voll zur Geltung.

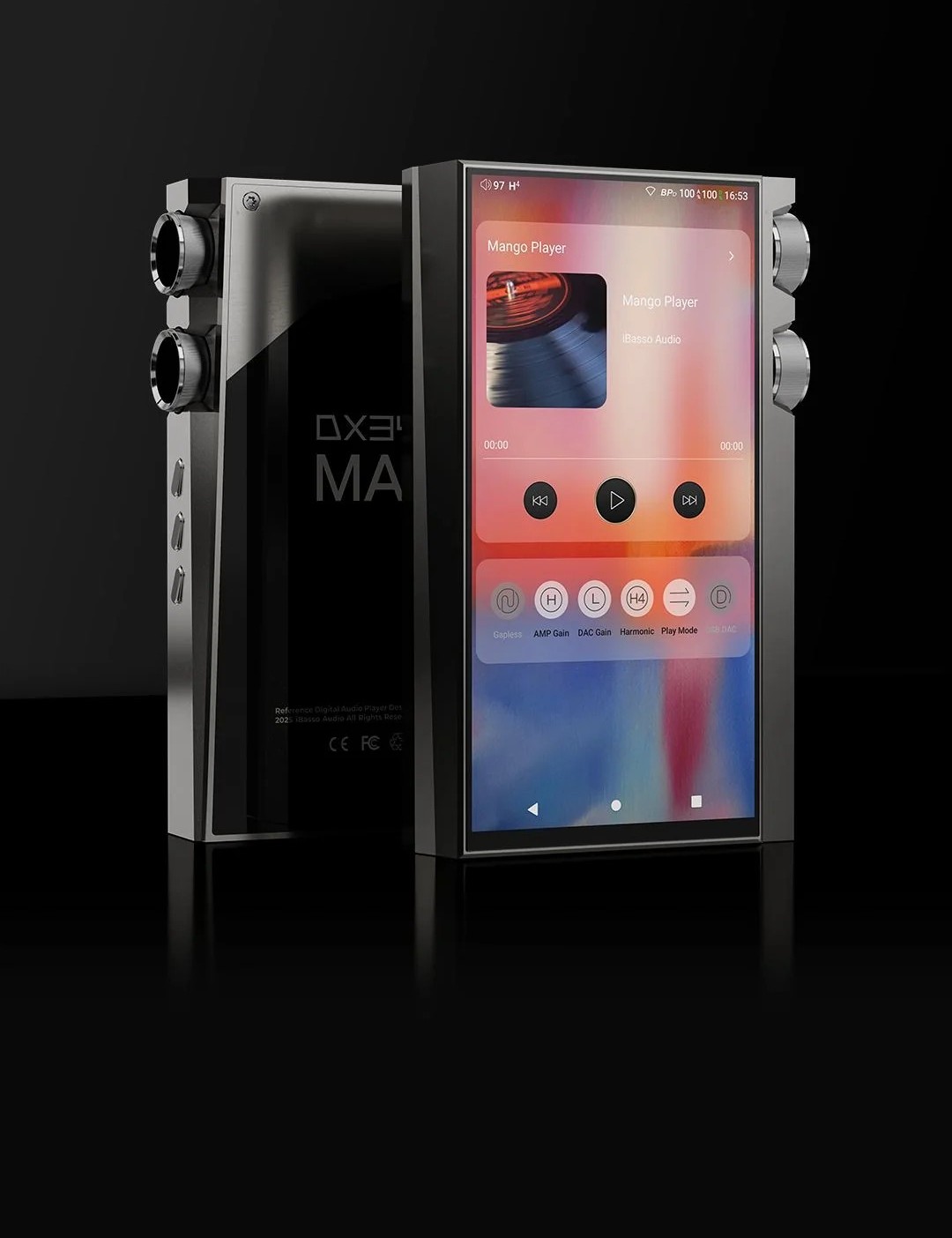

Non-SRC Android 13 + Linux-basiertes Pure Sound OS

Offenes System + Geschlossenes System, All-in-One

Dank des Android 13-Systems und der Unterstützung für die Installation von Streaming-Apps können Sie den Komfort des Android-Systems genießen. Der DX340MAX umgeht das Android-SRC systemweit auf Softwareebene, sodass sowohl die Mango Player-App als auch Streaming-Apps die „Non-SRC“-Funktionen auf Systemebene nutzen können.

Darüber hinaus verfügt der DX340MAX über iBassos eigen entwickeltes, dediziertes Pure-Sound-System, Mango OS, das auf einer Linux-Plattform basiert und speziell für die Musikwiedergabe entwickelt wurde. Mango OS verfügt über umfangreiche Optimierungen bei der Musikdecodierung und den zugrunde liegenden Algorithmen, wodurch die CPU-Last reduziert wird und der Fokus ausschließlich auf der Audiowiedergabe liegt. Dieses Pure-Sound-System ist frei von WLAN- oder Bluetooth-Störungen, bietet eine geringe elektromagnetische Störaussendung (EMI) und sorgt für ein reineres Hörerlebnis.

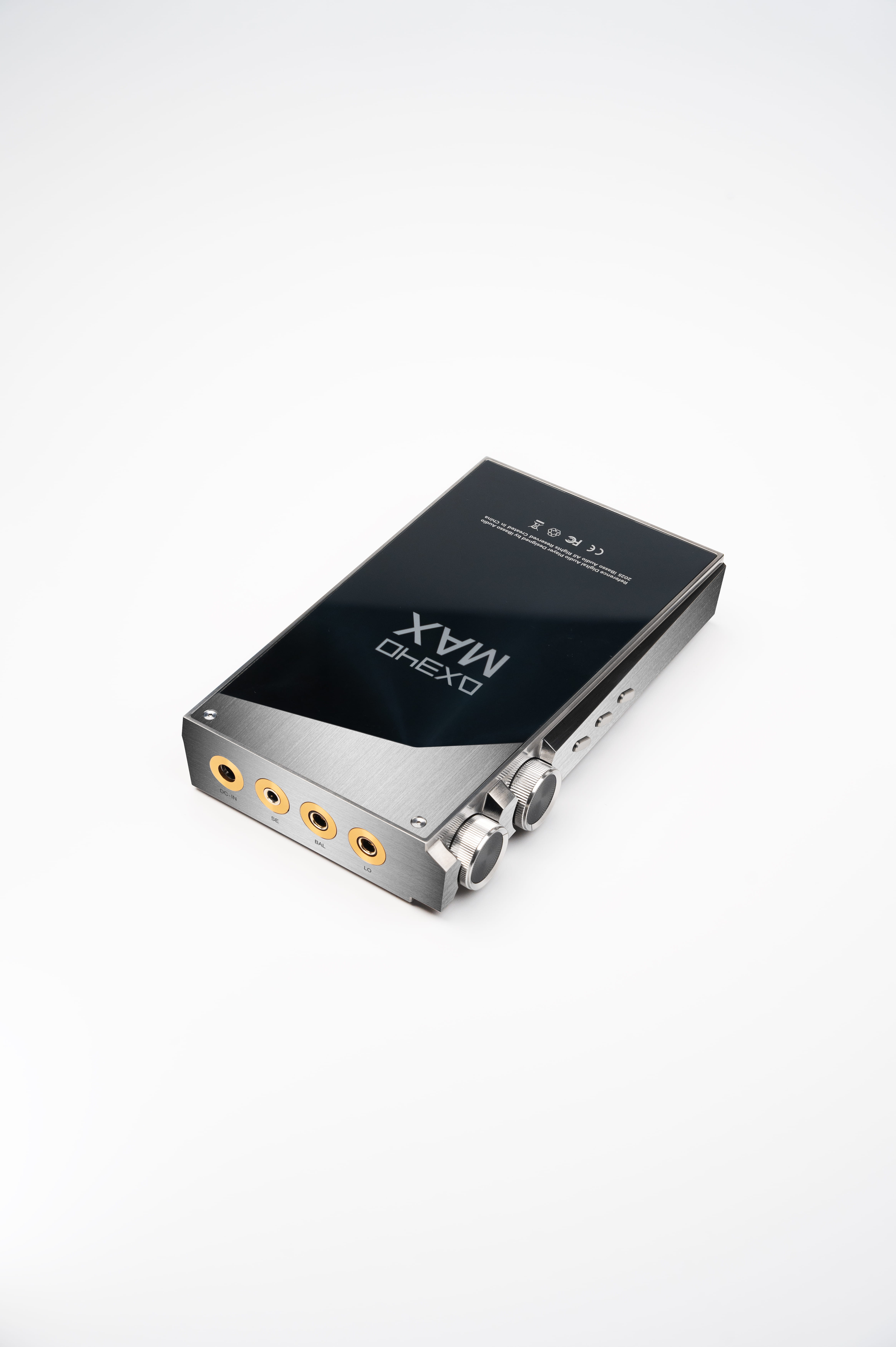

Die völlig neue, weiterentwickelte Form des MAX

Gehäuse aus einer Titanlegierung in Luft- und Raumfahrtqualität mit maximaler Premium-Haptik

Der DX340MAX definiert die Form eines Super-Flaggschiff-Players neu und entwickelt sich erneut über die Klassiker hinaus. Er verfügt über ein Gehäuse aus einer Titanlegierung in Luft- und Raumfahrtqualität, das dem Gerät eine neue Ästhetik struktureller Eleganz für HiFi-Geräte verleiht. Die Vorderseite besticht durch einen 6,0-Zoll-AMOLED-Bildschirm, während die Rückseite nach dem Entfernen von zwei Schrauben zugänglich ist. Das Seitendesign umfasst zwei Lautstärkeregler, die optische Anziehungskraft mit Bedienkomfort verbinden. Elegant, zurückhaltend und präzise – jedes Detail seiner Struktur ist ein äußerer Ausdruck der Klangphilosophie.
