iBasso AMP19

Nutube + Super Class A AMP-Karte für den DX340

• Steckkarte für Kopfhörerverstärker für den iBasso DX340
• Nutube 6P1 Röhre für einen warmen, analogen Klangcharakter
• Zwei umschaltbare Ausgangsmodi: Tube-Modus und Super-Class-A-Modus
• Bis zu 2150 mW + 2150 mW an 32 Ω mit dem 12V-DC-Netzteil
• JRC Hardware-Lautstärkeregelung mit 100 feinen Stufen
• Jede Einheit wird mit dem Audio Precision APx555 gemessen und abgeglichen
• PORON-Aufhängung zur Reduzierung von Mikrofonie

Nutube 6P1 Röhre

Der AMP19 nutzt die Nutube 6P1 Trioden-Röhre der sechsten Generation, die gemeinsam von Korg und Noritake entwickelt wurde. Sie bringt den bekannten Klangcharakter klassischer Röhren in einen portablen Player, mit einem warmen, natürlichen Klang und emotional mitreißenden Stimmen. Im Vergleich zu klassischen Röhren behält die Nutube den Röhrencharme, eignet sich aber deutlich besser für den dauerhaften, stabilen Einsatz in einem portablen Gerät. Ihre Lebensdauer liegt bei über 30.000 Stunden, der Stromverbrauch beträgt nur etwa 2 Prozent einer klassischen Röhre, und die Bauform macht nur etwa 30 Prozent aus.

Tube und Super Class A, zwei Ausgangsmodi

Der AMP19 bietet zwei unterschiedliche Ausgangsmodi in einem kompakten Format. Ob man den Charakter einer Röhre oder den hochdichten Klang von Super Class A bevorzugt, der AMP19 lässt sich einfach zwischen zwei eigenständigen Klangstilen umschalten.

Im Tube-Modus arbeitet die Nutube 6P1 als Vorverstärkerröhre und verleiht dem Klang harmonischen Reichtum. Der Ton ist wärmer, entspannter und natürlicher, Stimmen und Instrumente wirken weicher in der Textur, und die gesamte Wiedergabe erhält einen analogen Charakter mit einem feinen Glanz.

Im Super-Class-A-Modus bilden 20 Doppeltransistoren eine diskrete Verstärkerstufe, die bis zu 2 A Strom liefern kann. Diese großzügige Stromreserve sorgt für kraftvolle Energie und Dynamik, ein schnelles Einschwingverhalten, einen volleren Klang sowie eine ausgezeichnete Dichte und Textur bei Stimmen.

12V-DC-Netzteil

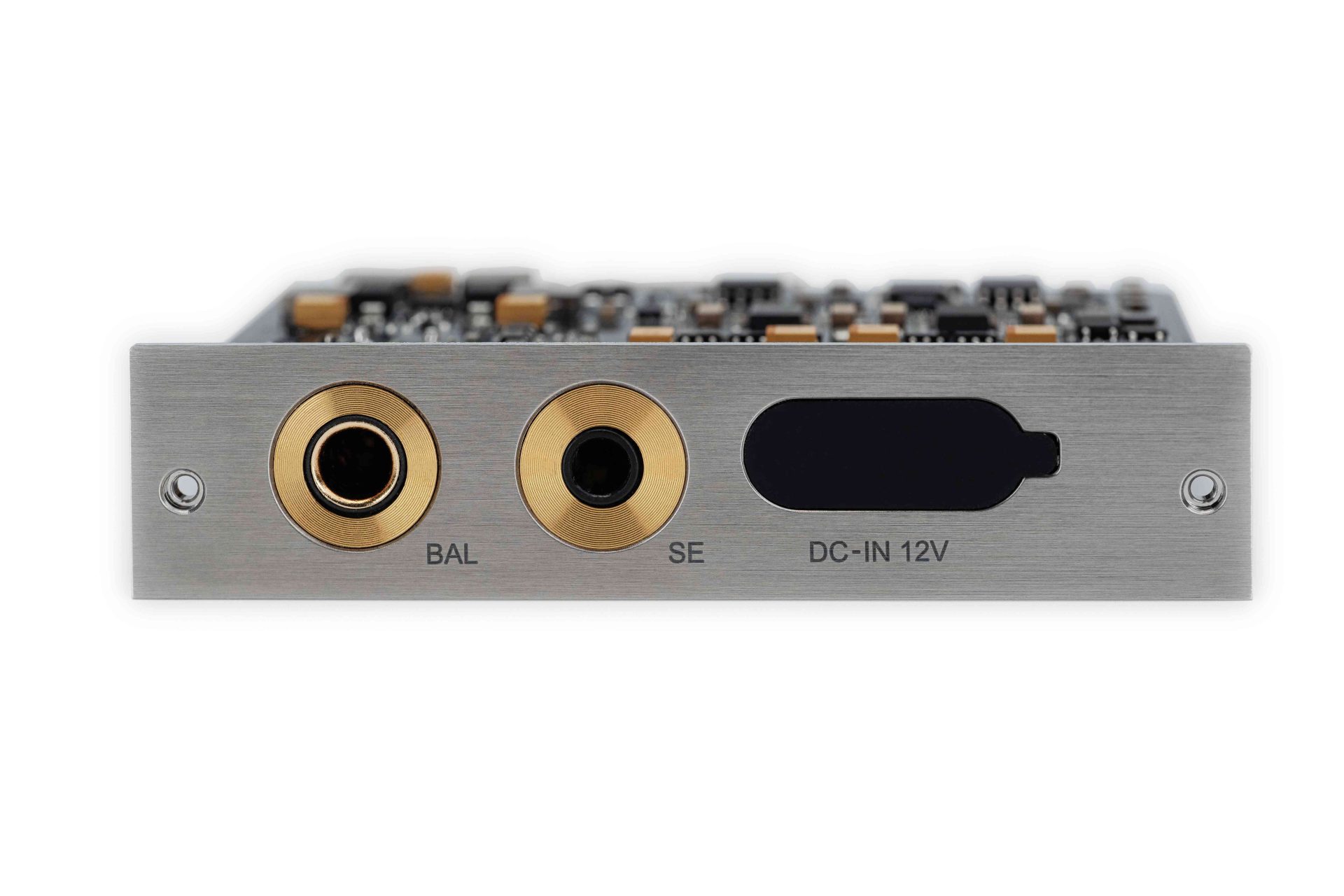

Der AMP19 nutzt ein 12V-DC-IN-Konzept für externe Stromversorgung, für das ein nationales Erfindungspatent erteilt wurde, Patentnummer ZL 2025 1 0707956.3. Wird eine externe DC-Stromquelle angeschlossen, steigt die Versorgung des Kopfhörerverstärkers von plus/minus 6,5 V auf plus/minus 12 V und erreicht 2150 mW plus 2150 mW an 32 Ω, womit sich jeder Flaggschiff-Kopfhörer mühelos antreiben lässt. Der AMP19 ist portabel in der Form, bietet aber eine Antriebsleistung, die mit Desktop-Geräten vergleichbar ist, was eine seiner besonderen Stärken ausmacht.

JRC Hardware-Lautstärkeregelung, 100 feine Stufen

Im Tube-Modus nutzt der AMP19 eine JRC Hardware-Lautstärkeregelung, die den Ausgangspegel auf analogem Weg einstellt, sodass das DAC-Signal vollständig erhalten bleibt und eine digitale Lautstärkeabsenkung vermieden wird, was die Klangtreue bewahrt. Sie reduziert das Ausgangsrauschen bei niedrigen Lautstärken spürbar und hält den Klang auch bei leiser Wiedergabe detailliert und die Musik klar geschichtet. Die Lautstärkeregelung bietet 100 feine Stufen für eine präzise Einstellung mit hochempfindlichen In-Ear-Monitoren oder hochohmigen Kopfhörern.

APx555 Präzisionsmessung

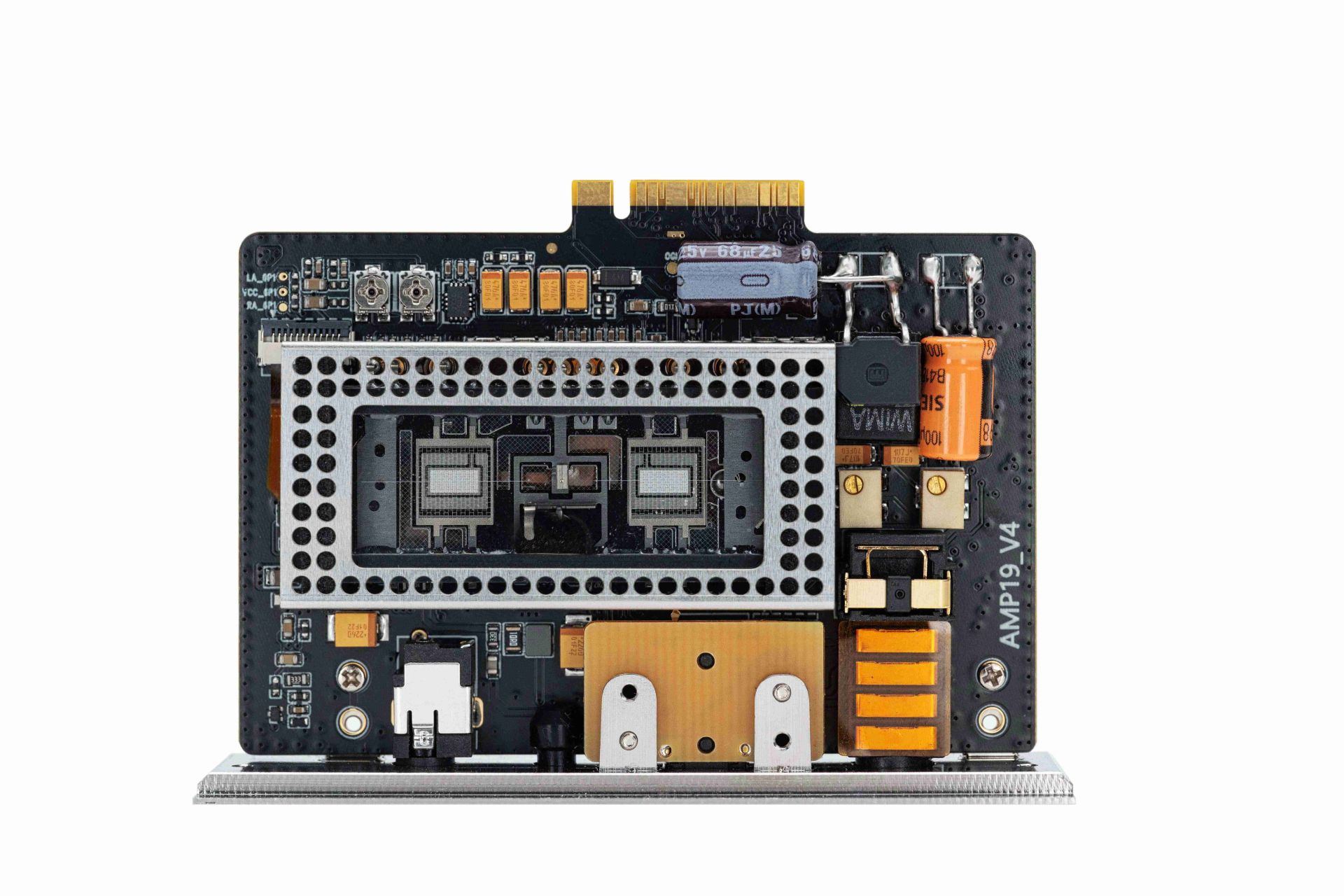

Der Audio Precision APx555 ist ein hochpräziser Audioanalysator, bekannt für äußerst genaue, verzerrungsarme Messungen. Jeder AMP19 wird vor dem Versand mit dem APx555 getestet und anschließend von Hand kalibriert und abgeglichen, mit vier hardwareseitig verbauten Mehrgang-Potentiometern, um einen konsistenten Betrieb der Nutube 6P1 sicherzustellen. So bleibt der natürliche, feine, geschichtete Röhrenklang erhalten, bei einem authentischen analogen Charakter.

Hinweis: Für die Nutzung des AMP19 ist ein Update der DX340-Firmware auf Version 1.08 oder höher erforderlich.

PORON-Aufhängung

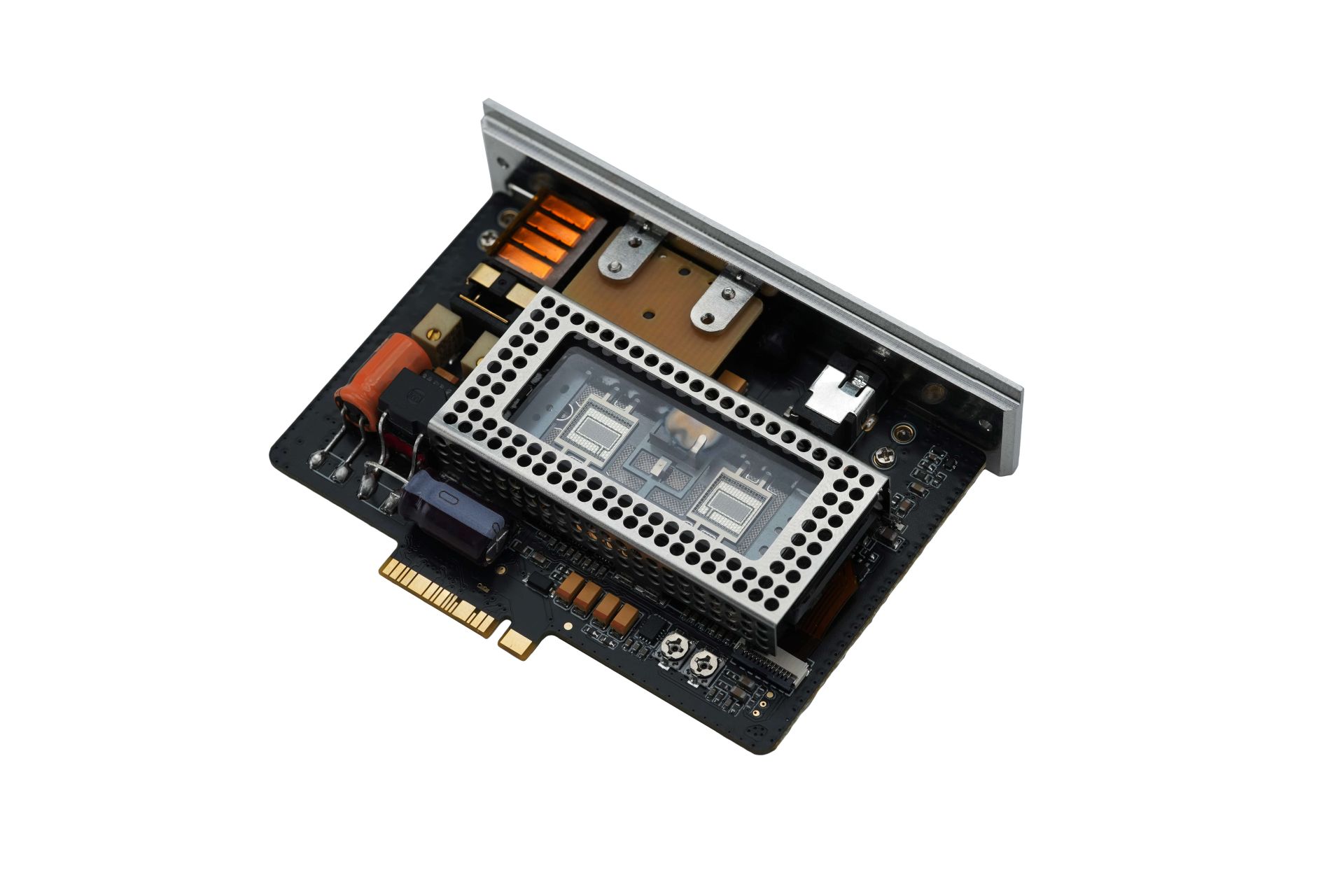

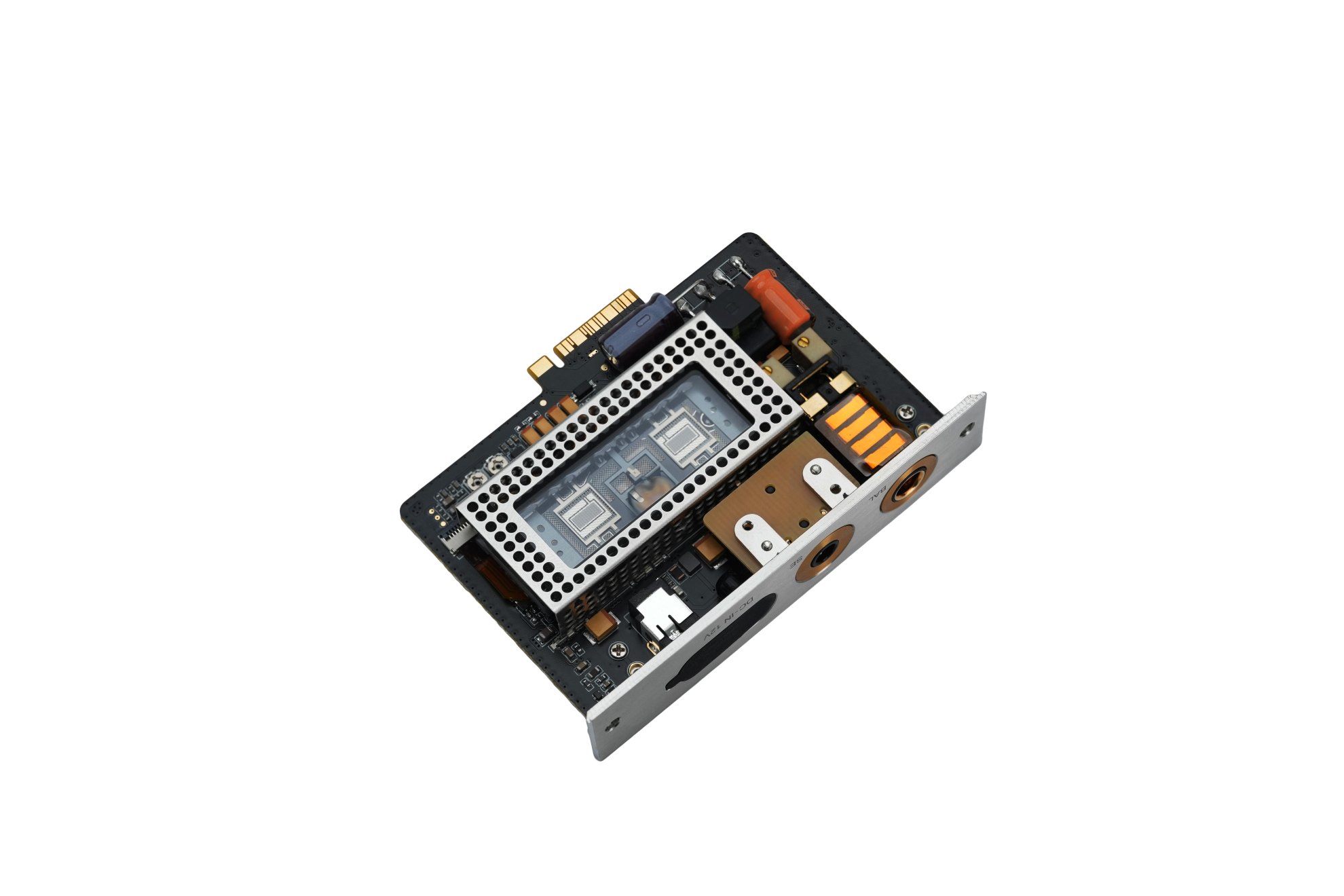

Nach umfangreichen Versuchen haben wir eine hängende Montage mit PORON-Material gewählt, um die Röhren im Gehäuse aufzuhängen. Dieser Ansatz dämpft Erschütterungen wirksam und reduziert gleichzeitig deutlich den Mikrofonie-Effekt.

Technische Daten

Super-Class-A-Modus

4,4-mm-Symmetrischer Ausgang

Ausgangspegel: 8,3 Vrms (Super Gain), 5,8 Vrms (High Gain), 3,8 Vrms (Mid Gain), 1,8 Vrms (Low Gain)

Ausgangsleistung: 2150 mW + 2150 mW an 32 Ω (12V-DC-IN), 1000 mW + 1000 mW an 32 Ω (Akku)

Klirrfaktor (THD+N): -109 dB (A-bewertet, 300-Ω-Last)

Signal-Rausch-Abstand: 121 dB

Dynamikumfang: 121 dB

Übersprechen: -114 dB

Frequenzgang: 10 Hz bis 40 kHz ±1 dB

Ausgangsimpedanz: 1,4 Ω

3,5-mm-Unsymmetrischer Ausgang

Ausgangspegel: 4,15 Vrms (Super Gain), 2,92 Vrms (High Gain), 1,89 Vrms (Mid Gain), 0,89 Vrms (Low Gain)

Ausgangsleistung: 500 mW + 500 mW an 32 Ω (12V-DC-IN), 260 mW + 260 mW an 32 Ω (Akku)

Klirrfaktor (THD+N): -105 dB (A-bewertet, 300-Ω-Last)

Signal-Rausch-Abstand: 110 dB

Dynamikumfang: 110 dB

Übersprechen: -114 dB

Frequenzgang: 10 Hz bis 40 kHz ±1 dB

Ausgangsimpedanz: 0,7 Ω

Tube-Modus

4,4-mm-Symmetrischer Ausgang

Ausgangspegel: 7,7 Vrms (Super Gain), 4,53 Vrms (High Gain), 2,92 Vrms (Mid Gain), 1,55 Vrms (Low Gain)

Ausgangsleistung: 1850 mW + 1850 mW an 32 Ω (12V-DC-IN), 590 mW + 590 mW an 32 Ω (Akku)

Frequenzgang: 10 Hz bis 40 kHz ±1 dB

Ausgangsimpedanz: 1,4 Ω

3,5-mm-Unsymmetrischer Ausgang

Ausgangspegel: 3,7 Vrms (Super Gain), 2,3 Vrms (High Gain), 1,49 Vrms (Mid Gain), 0,79 Vrms (Low Gain)

Ausgangsleistung: 428 mW + 428 mW an 32 Ω (12V-DC-IN), 165 mW + 165 mW an 32 Ω (Akku)

Frequenzgang: 10 Hz bis 40 kHz ±1 dB

Ausgangsimpedanz: 0,7 Ω
