Topping DX9 Discrete
1.299,00 €*
Nicht auf Lager
Produktnummer:
HL02898.1
Produktinformationen "Topping DX9 Discrete"
Vollsymmetrischer Desktop-DAC und -Verstärker
- Eigenentwickelte 16-Element-PSRM-1-Bit-DAC-Architektur
- Sechskanaliger diskreter NFCA-Kopfhörerverstärker
- Zehnband-Hochpräzisions-PEQ mit Softwaresteuerung
- Bis zu 7.080 mW × 2 Ausgangsleistung bei 32 Ω
- Ausgestattet mit Qualcomms Flaggschiff-Bluetooth-Chipsatz QCC5125
TOPPING DX9 DISCRETE – symmetrischer diskreter R2R-DAC-Kopfhörerverstärker
Der Topping DX9 Discrete ist ein R2R-DAC/Kopfhörerverstärker mit noch besserer Leistung als sein Vorgänger, der DX9, der auf AKM-Technologie basierte. Der DX9 Discrete basiert auf einer symmetrischen PSRM-Schaltung mit 16 Elementen pro Kanal in Kombination mit R2R-Widerstandsnetzwerken sowie einem optischen AK4118-Empfängerchip und einer XMOS XU-316-USB-Schnittstelle, wodurch er hochauflösende Abtastraten bis zu PCM 32 Bit 768 kHz und DSD512 unterstützt.
Ergänzt wird die Schaltung durch einen Altera MAX II CPLD, einen hochpräzisen Taktgeber, eine Relais-Lautstärkeregelung und eine 6-Kanal-NFCA-Verstärkerschaltung für unübertroffene Leistung und Kraft.
Der DX9 Discrete liefert über seine Kopfhörerausgänge bis zu 2 × 7080 mW an eine 32-Ohm-Last.
Hinzu kommt ein QCC5125-Bluetooth-Empfängerchip, der die Codecs aptX, aptX Adaptive, aptX HD und LDAC unterstützt.

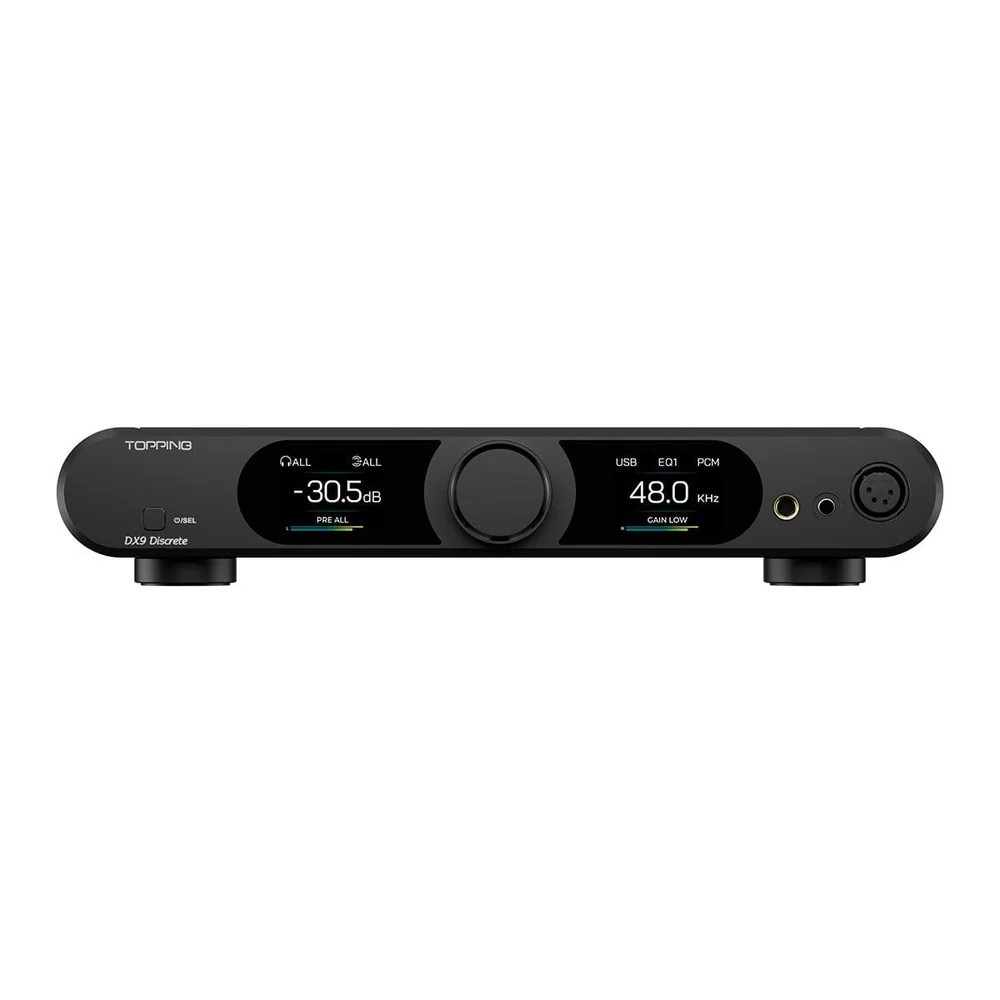

Optisch behält er das Erscheinungsbild seines Vorgängers bei, mit einem geschwungenen Gehäuse mit transparenter Abdeckung und zweifarbigen Bildschirmen mit der Aurora-UI-Oberfläche.

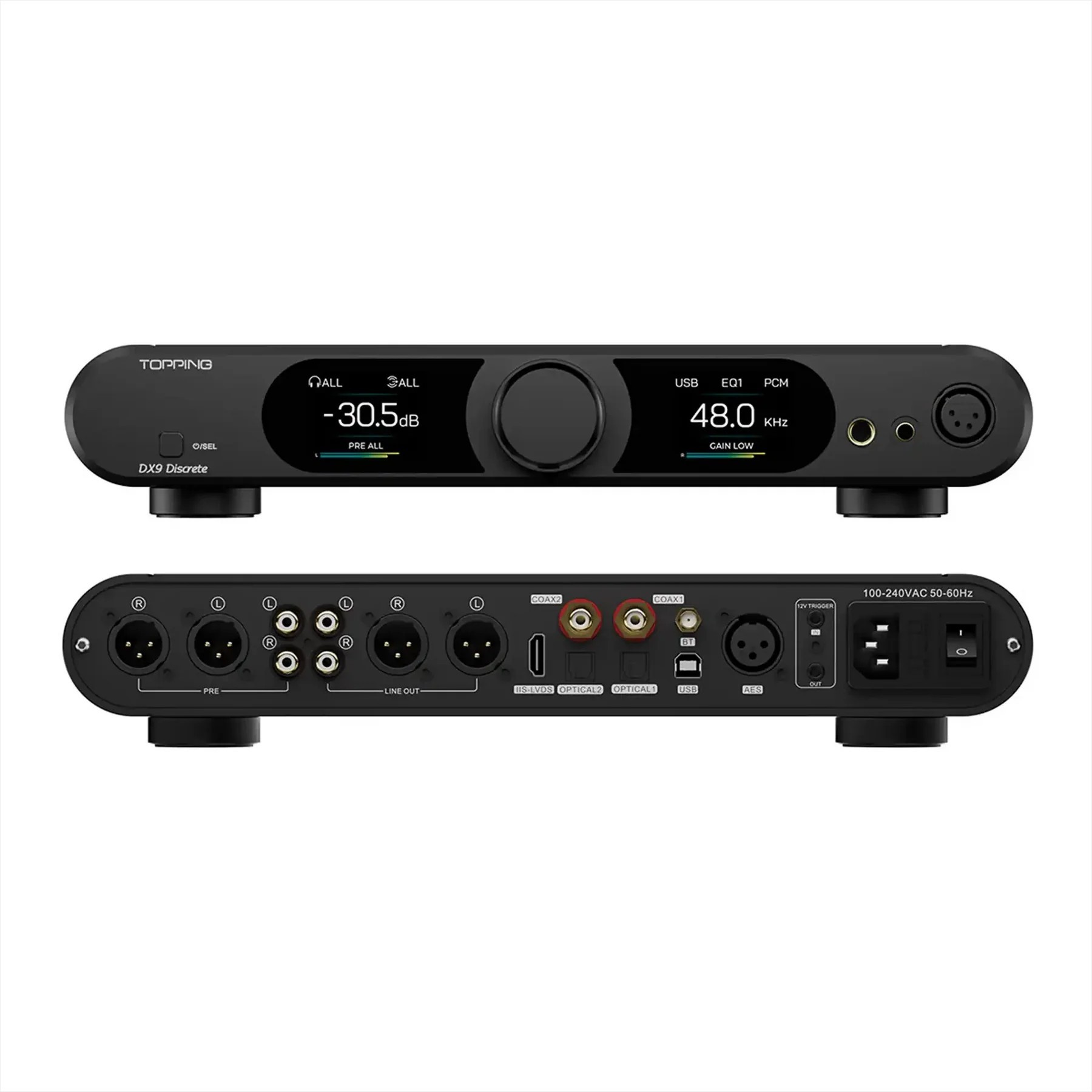

In puncto Anschlussmöglichkeiten steht er dem in nichts nach und bietet eine umfassende Auswahl an digitalen Eingängen, einen Satz Cinch-/XLR-Line-Ausgänge sowie einen Satz Cinch-/XLR-Vorverstärkerausgänge.
Topping DX9 Discrete: PSMR + R2R-Hybrid-DAC
Der Topping DX9 Discrete DAC verfügt über die markeneigene 1-Bit-PSRM-Technologie in Kombination mit R2R-Widerstandsnetzwerken für hochpräzise Dekodierung. Die PSRM-Technologie von Topping ermöglicht es dem R2R, ein 1-Bit-Signal zu verarbeiten, was für noch mehr Stabilität, weniger Rauschen und eine sehr hohe Dynamik sorgt. Dank dieser hybriden R2R- und 1-Bit-Modulationstechnologie bietet der DX9 Discrete einen Rauschabstand von 131 dB.
Die DAC-Architektur des TOPPING DX9 DISCRETE
Audiophile Komponenten
Die gesamte Struktur des DX9 Discrete besteht aus hochwertigen, audiophilen Komponenten. Er verfügt über eine USB-XMOS XU316-Schnittstelle und eine optische AK4118-Schnittstelle, gekoppelt mit einem Altera MAX II CPLD, wodurch er hochauflösende Abtastraten bis zu PCM 32 Bit 768 kHz und DSD512 unterstützt und gleichzeitig Jitter eliminiert, um einen Wert von -160 dB zu erreichen.
Bluetooth aptX LDAC
Der DX9 Discrete verfügt dank eines Qualcomm QCC5125-Chips über Bluetooth 5.1-Funktionalität und unterstützt damit die Codecs SBC, AAC, aptX, aptX HD, aptX Adaptive und LDAC für eine zuverlässige und stabile drahtlose Übertragung.
Raffinierte Ästhetik und Ergonomie
Die abgerundeten Kurven des DX9 Discrete verleihen ihm eine einzigartige Ästhetik. In Kombination mit zwei Farbdisplays und der Aurora-UI-Oberfläche ist das Benutzererlebnis außergewöhnlich. Als Krönung ermöglicht eine transparente Abdeckung auf der Oberseite des Geräts den Blick auf die interne Schaltung.
Verabschieden Sie sich von Jitter
Ein CPLD in Kombination mit einem Präzisions-Taktgeber optimiert das digitale Signal und führt eine zweistufige Verstärkung durch. Dies sorgt für eine tiefgreifende Jitter-Unterdrückung und reduziert Artefakte nahezu auf Null, was zu klareren, definierteren Stimmen und Instrumenten führt.
Der AK4118-Empfänger verarbeitet koaxiale, optische und AES-Eingänge und liefert ein ultraklares digitales Signal mit einem Jitter von nur 50 ps RMS, wobei er bis zu 768 kHz PCM und DSD512 unterstützt. In einem gängigen Jitter-Test erreicht der DX9 Discrete Jitter-Werte von bis zu -160 dB.
Proprietäre I/V-Wandlung
Die für ultimativen Klang entwickelte, für PSRM optimierte I/V-Wandlung kombiniert verzerrungsarme Operationsverstärker mit rauscharmen diskreten Bauteilen, um Signale präzise zu verarbeiten. Dies setzt das dynamische Potenzial der Musik voll frei und sorgt für eine reichhaltige Dynamik sowie ein immersives Klangerlebnis.
Vollständig symmetrische Hybrid-Relais-Lautstärkeregelung
Das Hybrid-Relais-Widerstandsnetzwerk ermöglicht eine ultrapräzise Lautstärkeregelung, beseitigt Kanalungleichgewichte bei niedrigen Lautstärken an symmetrischen Ausgängen und sorgt für eine punktgenaue Stimmabbildung. Durch die Kombination von Relaisschaltung und digitaler Lautstärkeregelung werden geringere Verzerrungen und eine überragende Störfestigkeit erreicht. Das Ergebnis ist Musik mit größerer Reinheit, Genauigkeit und Realismus.
Kopfhörer-Crossfeed
Ein auf Faltung basierender Crossfeed modelliert HRTF und Raumakustik präzise und sorgt so für eine deutlich verbesserte Abbildungsgenauigkeit und räumliche Tiefe. Das Ergebnis ist eine natürlichere Klangbühne mit reduzierter In-Head-Lokalisierung und dem für das traditionelle Kopfhörerhören typischen Nah-Ohr-Effekt.
Eine sorgfältige Klangkalibrierung stellt sicher, dass das System sowohl die klangliche Integrität als auch eine realistische räumliche Präsenz bewahrt und so die Künstlichkeit vermeidet, die durch eine einfache Abflachung des Frequenzgangs entstehen kann. Für diejenigen, die ein sanfteres, lautsprecherähnliches Hörerlebnis bevorzugen, steht zudem ein verbesserter, auf BS2B basierender vereinfachter Modus zur Verfügung, der eine entspannte, natürliche Wiedergabe bietet, ohne auf Raumreflexionen angewiesen zu sein.
Zehnband-Hochpräzisions-PEQ
Das neue PEQ-System von Topping bietet zehn vollständig anpassbare Frequenzbänder, die auf einem neu entwickelten Algorithmus und einer intuitiven Desktop-Software basieren. Frequenz, Verstärkung und Bandbreite jedes Bandes lassen sich präzise feinabstimmen, um Ihrem idealen Klangbild zu entsprechen.
Die Software unterstützt den Import sowohl von Ziel- als auch von Rohkurven und ermöglicht so eine genaue Kurvenkompensation sowie eine mühelose Profilverwaltung mit mehreren Voreinstellungen für schnelles Umschalten. Jeder Ausgang unterstützt eine unabhängige PEQ-Konfiguration, sodass sowohl Kopfhörer als auch Lautsprecher auf ihre optimale Klangbalance abgestimmt werden können.
Sechskanaliger diskreter NFCA-Verstärker
Ausgestattet mit der diskreten NFCA-Schaltung der Spitzenklasse sind die Single-Ended- und symmetrischen Kopfhörerverstärkerschaltungen vollständig unabhängig voneinander und bewahren so die charakteristische verzerrungsarme Leistung.
Die tatsächlichen Rauschpegel* erreichen < 0,5 uVrms bei G=L HP BAL OUT und < 1,1 uVrms bei G=L HP SE OUT, während eine Leistung von 7080 mW × 2 bei 32 kHz (THD+N < 1 %) bereitgestellt wird – so wird sichergestellt, dass jeder Kopfhörer sein volles Potenzial entfalten kann.
XMOS XU-316 der dritten Generation
Das Herzstück des DX9 Discrete bildet ein High-End-16-Kern-XMOS-XU-316-Prozessor, der eine ultrahochauflösende Audiodekodierung mit bis zu 768 kHz PCM und DSD512 für echte High-Fidelity-Wiedergabe ohne Verluste ermöglicht. Ein maßgeschneiderter Thesycon-USB-Treiber sorgt für optimale Leistung auf Windows-Systemen, während die Plug-and-Play-Kompatibilität die Einrichtung auf anderen Plattformen mühelos macht.
Produktspezifikationen
Technische Daten
Produkttyp DAC/Kopfhörerverstärker
Eingänge:
1x USB-B
2x Koaxial
2x Toslink (optisch)
1x AES/EBU
1x I2S über HDMI
Bluetooth
Ausgänge:
1x symmetrischer XLR-Stereo-Line-Ausgang
1x unsymmetrischer Cinch-Stereo-Line-Ausgang
1x symmetrischer XLR-Stereo-Vorverstärkerausgang
1x unsymmetrischer Cinch-Stereo-Vorverstärkerausgang
1x unsymmetrischer 6,35-mm-Kopfhörerausgang
1x symmetrischer 4,4-mm-Kopfhörerausgang
1x symmetrischer 4-poliger XLR-Kopfhörerausgang
DAC: 1-Bit-PSRM-Schaltung + R2R
Optische Schnittstelle: AK4118
USB-Schnittstelle: XMOS XU316
Unterstützte Abtastraten: PCM bis zu 32 Bit 768 kHz, DSD bis zu DSD512
Bluetooth-kompatible Codecs: SBC, AAC, aptX, aptX HD, aptX Adaptive, LDAC
12-V-Trigger unterstützt: ja
DX9 Discrete DAC (Line-Ausgang / USB-Quelle bei 96 kHz)
THD+N bei 1 kHz (A-bewertet): RCA < 0,00007 %, XLR < 0,00006 %
THD bei 20–20 kHz, 90 kBw: RCA < 0,0004 %, XLR < 0,0003 %
SNR bei 1 kHz (A-bewertet): RCA 128 dB, XLR 131 dB
Dynamikbereich: RCA 128 dB, XLR 131 dB
Frequenzgang: Cinch 20 Hz–20 kHz (+/-0,6 dB) 20 Hz–40 kHz (+/-2,0 dB), XLR 20 Hz–20 kHz (+/-0,6 dB) 20 Hz–40 kHz (+/-2,0 dB)
Ausgangspegel: Cinch 2,5 V rms bei 0 dBFS, XLR 5,2 V rms bei 0 dBFS
Rauschen (A-bewertet): Cinch < 1,1 µV rms, XLR < 1,6 µV rms
Kanalübersprechen: Cinch -125 dB bei 1 kHz, XLR -136 dB bei 1 kHz
Kanalbalance: Cinch 0,3 dB, XLR 0,3 dB
Ausgangsimpedanz: Cinch 0,3 dB, XLR 0,3 dB
Unterstützte Abtastraten: Cinch 50 Ohm, XLR 100 Ohm
DX9-Vorverstärker (USB-Quelle bei 96 kHz)
THD+N bei 1 kHz (A-bewertet): Cinch < 0,00007 %, XLR < 0,00007 %
THD bei 20–20 kHz, 45 kBw: Cinch < 0,0004 %, XLR < 0,0003 %
SNR bei maximaler Ausgangsleistung 1 kHz (A-bewertet): Cinch 130 dB bei 1 kHz, XLR 131 dB bei 1 kHz
Dynamikbereich: Cinch 130 dB bei 1 kHz, XLR 131 dB bei 1 kHz
Frequenzgang: Cinch 20 Hz–20 kHz (+/-0,6 dB) / 20 Hz–40 kHz (+/-2,0 dB), XLR 20 Hz–20 kHz (+/-0,6 dB) / 20 Hz–40 kHz (+/-2,0 dB)
Ausgangspegel: Cinch: 15 Vpp bei G=L / 24 Vpp bei G=H, XLR: 15 Vpp bei G=L / 48 Vpp bei G=H
Gemessener Rauschpegel AP (A-bewertet): Cinch < 1,7 uVrms bei G=L < 2,0 uVrms bei G=H, XLR < 0,8 uVrms bei G=L < 2,1 uVrms bei G=H
Effektiver Rauschpegel (A-bewertet): RCA < 1,1 uVrms bei G=L < 1,4 uVrms bei G=H, XLR < 0,5 uVrms bei G=L < 2,1 uVrms bei G=H
Kanalübersprechen: RCA -113 dB bei 1 kHz, XLR -135 dB bei 1 kHz
Verstärkung: RCA G=L 14,4 dB (Vrms/FS) / G=H 20,1 dB (Vrms/FS), XLR G=L 14,4 dB (Vrms/FS) / G=H 26,5 dB (Vrms/FS)
Kanalbalance: Cinch 0,3 dB, XLR 0,3 dB
Ausgangsimpedanz: Cinch 50 Ohm, XLR 100 Ohm
DX9 Kopfhörerverstärker (USB-Quelle bei 96 kHz)
THD+N bei 1 kHz (A-bewertet):
Single-Ended-Ausgang: < 0,00007 % bei 550 mW (32 Ohm) / < 0,00007 % bei 60 mW (300 Ohm)
Symmetrischer Ausgang: < 0,00007 % bei 550 mW (32 Ohm) / < 0,00007 % bei 60 mW (300 Ohm)
THD bei 20–20 kHz, 45 kBw:
Unsymmetrischer Ausgang: < 0,00050 % bei 550 mW (32 Ω) / < 0,00050 % bei 60 mW (300 Ω)
Symmetrischer Ausgang: < 0,00050 % bei 550 mW (32 Ω) / < 0,00030 % bei 60 mW (300 Ω)
Rauschabstand bei maximaler Ausgangsleistung 1 kHz (A-bewertet): Single-Ended-Ausgang 130 dB bei 1 kHz, symmetrischer Ausgang 131 dB bei 1 kHz
Dynamikbereich: Single-Ended-Ausgang 130 dB bei 1 kHz, symmetrischer Ausgang 131 dB bei 1 kHz
-
Frequenzgang: Single-Ended-Ausgang 20 Hz–20 kHz (+/-0,6 dB) / 20 Hz–40 kHz (+/-2,0 dB), symmetrischer Ausgang 20 Hz–20 kHz (+/-0,6 dB) / 20 Hz–40 kHz (+/-2,0 dB)
Ausgangspegel: Single-Ended-Ausgang 15 Vpp bei G=L / 24 Vpp bei G=H, symmetrischer Ausgang 15 Vpp bei G=L / 48 Vpp bei G=H
Gemessener Rauschpegel AP (A-bewertet): Single-Ended-Ausgang < 1,3 uVrms bei G=L < 1,6 uVrms bei G=H, symmetrischer Ausgang < 0,8 uVrms bei G=L < 2,4 uVrms bei G=H
Effektiver Rauschpegel (A-bewertet): Single-Ended-Ausgang < 1,1 uVrms bei G=L < 1,4 uVrms bei G=H, symmetrischer Ausgang < 0,5 uVrms bei G=L < 2,1 uVrms bei G=H
Kanalübersprechen: Single-Ended-Ausgang -130 dB bei 1 kHz, symmetrischer Ausgang -133 dB bei 1 kHz
Verstärkung: Single-Ended-Ausgang G=L 12,5 dB (Vrms/FS) / G=H 18,5 dB (Vrms/FS), symmetrischer Ausgang G=L 12,5 dB (Vrms/FS) / G=H 24,5 dB (Vrms/FS)
Kanalbalance: Single-Ended-Ausgang 0,3 dB, symmetrischer Ausgang 0,3 dB
Ausgangsimpedanz: Single-Ended-Ausgang < 0,1 Ohm, symmetrischer Ausgang < 0,1 Ohm
Ausgangsleistung:
Unsymmetrischer Ausgang:
3300 mW x 2 bei 16 Ohm, THD+N < 1 %
2120 mW x 2 bei 32 Ohm, THD+N < 1 %
1190 mW x 2 bei 64 Ohm, THD+N < 1 %
270 mW x 2 bei 300 Ohm, THD+N < 1 %
Symmetrischer Ausgang:
10000 mW x2 bei 16 Ohm, THD+N < 1 %
7080 mW x2 bei 32 Ohm, THD+N < 1 %
4250 mW x2 bei 64 Ohm, THD+N < 1 %
1060 mW x2 bei 300 Ohm, THD+N < 1 %
540 mW x2 bei 600 Ohm THD+N < 1 %
Lastimpedanz: Single-Ended-Ausgang > 8 Ohm, symmetrischer Ausgang > 8 Ohm
Allgemein
Stromversorgung: 100–240 VAC, 50–60 Hz
Abmessungen: 34 x 23 x 6 cm
Gewicht: 2,75 kg
Farbe: Schwarz, Silber
Lieferumfang
1x Topping DX9 Discrete
1x Fernbedienung
1x USB-Kabel
1x Bluetooth-Antenne
1x 3,5-mm-auf-6,35-mm-Klinkenadapter
1x Netzkabel
